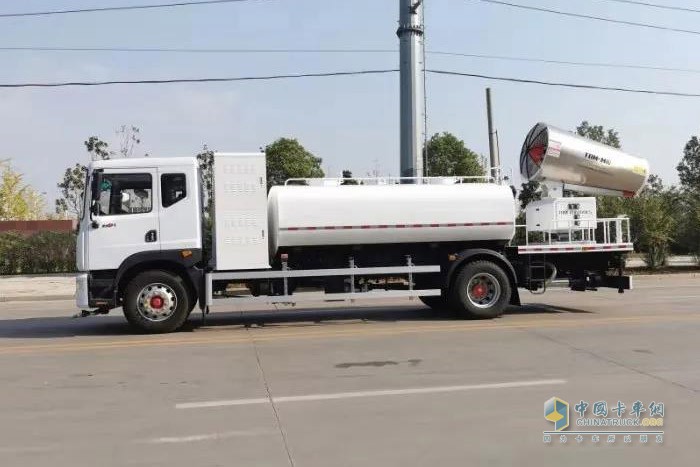

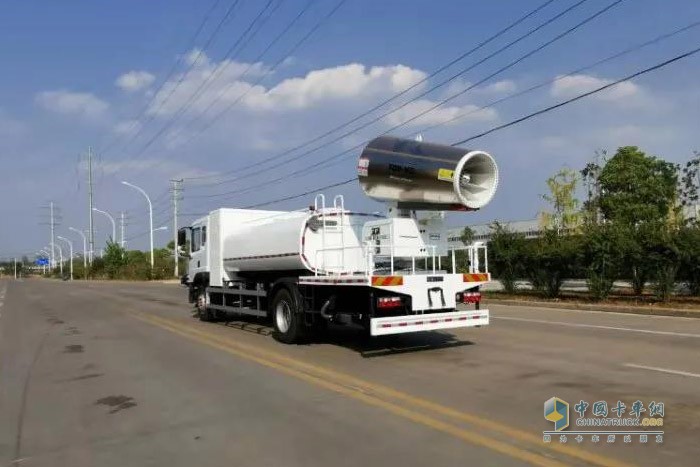

多功能抑尘车一般在二类底盘上改装而成，主要由汽车底盘、罐体装置、喷雾装置、水泵装置、回转驱动、变幅机构等组成。
本文使用变频器来调节风机风量、风压及水泵流量、压力，通过按钮开关来控制风机、喷雾器的启停，通过控制电磁阀的通断电控制低压清洗作业与风筒的俯仰，通过单相电机驱动风筒的水平旋转运动。
控制功能需求分析与技术路线
多功能抑尘车需要实现的功能主要包括：风筒的上升与下降、风筒的水平旋转、风机调速、风机的启停、喷雾开关、前冲洗开关、后洒水开关、高炮水枪开关、急停开关等。技术路线方案如下图1所示。

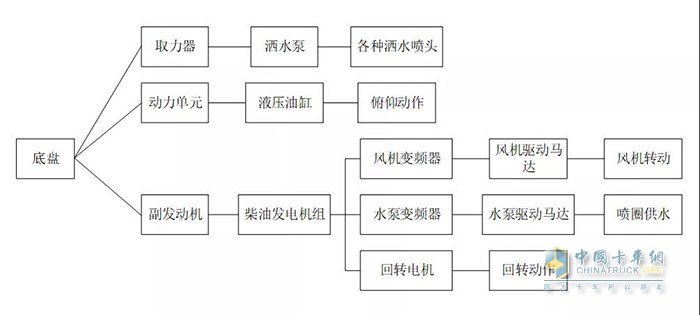

图1 技术路线图
控制系统作业流程
根据作业流程要求，系统控制流程如下图2所示。使用接近开关对风筒水平旋转进行限位;同时，通过警示灯、警示声音等信号起到警示作用。

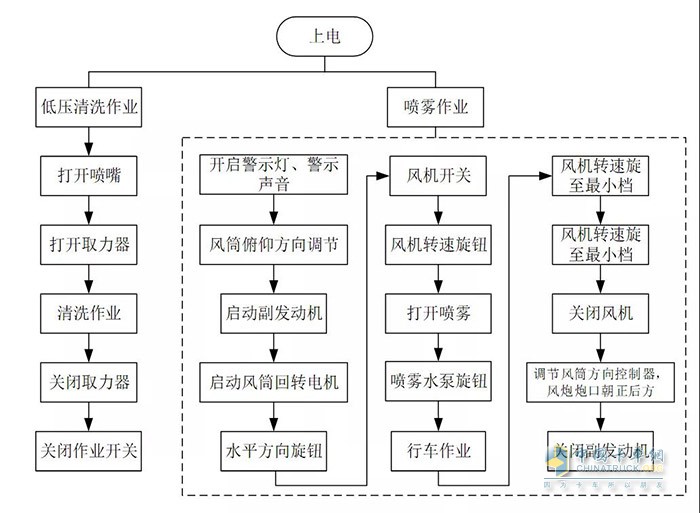

图2 多功能抑尘车工作流程
喷雾作业控制系统
根据多功能抑尘车上装电控系统作业需求，这里使用变频器控制风机旋转速度、水泵流量、压力等，控制简单、维护方便、通用性强。
具体控制原理：通过驾驶室操作面板上的旋钮来控制水泵、风机用变频器的控制电压，从而驱动风机电机、水泵电机的调速，从而达到调节风机风量、风压及水泵流量、压力的目的。
风筒的左右旋转通过底座电机进行驱动，风筒的升降通过电磁阀控制液压油缸的伸缩达到风筒俯仰角的运动;通过电磁阀的通断电开关来控制低压道路清洗作业，变频器控制回路如下图3所示。

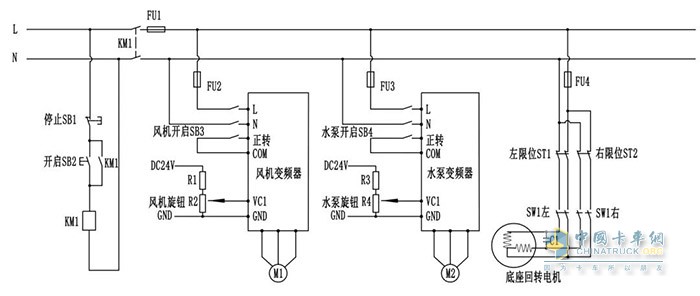

图3 变频器控制回路
通过自复位开关SB2来启动变频器控制回路，通过风机启动开关SB3、水泵启动开关SB4来开启风机变频器与水泵变频器，通过风机电位计旋钮R2、水泵电位计旋钮R4来改变风机变频器、水泵变频器的控制电压输入，以此来改变风机转速、水泵流量，达到调节风机风量、风压及水泵流量、压力的目的。
同时，通过三位开关来控制底座回转电机的启动、正转与反转，从而控制风筒的水平旋转运动，通过左右限位开关ST1、ST2对风筒水平旋转角度进行限位，以防止过度转向产生干涉;通过电磁换向阀来控制液压缸运动调节风筒俯仰角度。
低压清洗作业系统
多功能抑尘车也可以作为洒水车使用，其低压清洗作业系统包括前喷、后洒等功能。主要结构包含消防栓接头进水管路、滤网、球阀、水泵、前喷、后洒等。
进行道路清洗作业或园林绿化作业时，通过驾驶室控制按钮，打开喷洒电磁阀开关，接入取力器启动水泵，进行低压清洗作业。停止作业时，断开取力器停止水泵工作，再关闭作业按钮。
总 结
多功能抑尘车上装电控系统主要通过变频器来实现风机调速、水泵流量控制，通过在驾驶室操作面板上的操作按钮开关、旋钮等实现对多功能抑尘车的动作控制。
