对于卡车司机来说，常年在外难免遇到所驾驶的车辆的出现问题，因此了解一些发动机的基础维修知识必不可少，下面就为大家简单分析卡车发动机常见的故障以及维修方法。

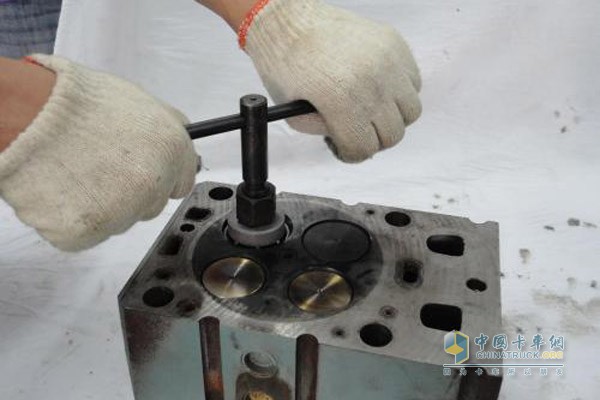

卡车发动机维修
1、机体裂纹原因分析
在使用中,有时碰到机体(尤其是气缸体、气缸盖)出现裂纹，其原因有下列几方面：
(1)制造缺陷。如砂眼、缩松、气孔等，还有时效不好，有应力集中区等质量缺陷引起的机体裂纹。
(2)使用不当。如在发动机高温缺水状态下，突然加入大量冷水;在严冬季节早晨起动时，加入大量高温水;先起动发动机，温度升高后才加冷水;在冬季未使用防冻液，停车时间较长，未将冷却水放净，造成冷却水结冰胀裂缸体。
(3)保养修理不当。没有按规定拧紧主螺栓和副螺栓;换用的
自制水堵过盈量太大;因无专用维修工具，在机身翻转时碰裂等。在使用和维修时，应注意上述问题，以防止缸体裂纹故障的发生。
2、发动机曲轴断裂分析
曲轴断裂是发动机严重的机件故障，断裂一般发生在曲柄销和主轴颈与曲柄臂的连接圆角处或轴颈油孔等应力集中部位。
曲轴断裂的主要原因
(1)个别用户由于选用机油不当，或者是不注意“三滤”的清洗更换，机油长期使用变质;严重的超载、超挂，造成发动机长期超负荷运行而出现烧瓦事故。由于发动机烧瓦，曲轴受到严重磨损。WD615系列发动机曲轴采用换修修理，即购一根新曲轴装机，将损坏曲轴送制造厂修理后备用。部分用户在车辆出现了曲轴磨损的问题后，出于费用、时间的考虑，在本地找一些小厂修理加工，将严重磨损的曲轴进行堆焊，加工，整体热处理后磨削加工。由于修理手段及工艺问题，曲柄销和主轴颈与曲柄臂的连接圆角发生了变化，造成局部应力集中;由于曲轴为精45号钢模锻，堆焊又使曲辆的金相织发生了变化。上述两项是造成曲轴断裂的主要原因。
(2)发动机修好后，装车没经过磨合期，即超载超挂，发动机长期超负荷运行，使曲轴负荷超出容许的极限。
(3)在曲轴的修理中采用了堆焊，破坏了曲轴的动力平衡，又没有做平衡校验，不平衡量超标，引起发动机较大的振动，导致曲轴的断裂。
(4)由于路况不佳，车辆又严重超载超挂，发动机经常在扭振临界转速内行，减振器失效，也会造成曲轴扭转振动疲劳破坏而断裂。
3、发动机气缸套早期磨损的原因
发动机气缸磨损超过允许标准将使汽车的动力性、经济性严重下降。因此，了解气缸套磨损的原因，撑握气缸的磨损规律，便于正确合理的使用，以减缓气缸的磨损，延长发动机的使用寿命。
气缸的磨损规律
WD615.67发动机气缸在使用中的磨损是不均匀的。一般的规律是沿气缸的轴线方向，气缸套的上方，在第一道气环位于上止点略下处磨损量最大，活塞环在下止点以下处磨损最小。从磨损的横截面看，气缸磨成不标准的圆柱度。一般的磨损情况以发动机第一缸和第六缸磨损较其它气缸严重，其主要原因是冷却不良造成的。
发动机气缸磨损的原因
即机械磨损、磨料磨损、化学腐蚀。
(1)机械磨损：
机械磨损是由机械摩擦引起的，机械磨损的程度受气缸、活塞环的加工精度、配合质量、润滑条件、工作温度以及摩擦中相互的压力影响。发动机工作时，上部温度高，润滑油受影响而变稀，油膜的质量差，第一道活塞环的背压力(高压气体进入活塞环槽，将活塞环紧紧的压紧在气缸壁上)最大，因此，气缸上部第一道活塞环处及略下处磨损最大，而其下方磨损变小。
(2)磨料磨损：
磨料磨损是最主要的磨损。磨料是由机油中掺和的金属杂质和空气中带进的杂质拌合而成，它能加速机件磨损。由于在进气过程中，增压后的进气流直接冲进了进气门对面的气缸壁，发动机在低温运行时，柴油喷雾不佳，未能充分燃烧的柴油油粒冲淡了机油，使机油变稀，破坏了油膜。
同时，由于空气滤清器滤芯破损，造成进气流带进的尘土、砂粒等粘附于进气门对面的气缸壁上，形成严重的磨料磨损。磨料磨损不仅造成气缸上部第一道活塞环上止点略下部位的磨损大，而且使气缸的横断面变成了椭圆形。引起磨料磨损的主要原因是：空气滤清器滤芯损坏，增压器至中冷器或增压器至进气管连接部分胶管脱落、裂纹或断开，空气短路进缸而形成严重的磨料磨损;还有部份用户过分强调按质更换机油，机油使用时间过长，机油变质、变稀、杂质增多，金属杂质掺和造成严重的磨料磨损。在化验设备还不具备的单位，还是实行按周期更换机油为最好。每次二级保养(12000km)更换机油及机油滤清器芯、空气滤芯是最佳的保养办法。
(3)化学腐蚀：
当发动机缸壁温度低，而气缸内压力大时，气缸内的水蒸气会在气缸壁上形成水珠。这些水珠和废气接触而形成酸性物质，附在气缸壁上，对气缸产生腐蚀作用。气缸工作温度越低，酸性物质越易形成，腐蚀作用也就越大。腐蚀磨损主要是操作不当所致。正确是操作应是起动机发动后，怠速运转几分钟，待水温、油压正常后，逐渐提高发动机的转速，使发动机温度保持正常，行驶中发动机水温以80~90℃为宜。低温行驶、对发动机非常不利，而且腐蚀磨损也加大。
为了保证发动机正常运行，防止气缸早期磨损，提出以下几点意见：
(1)发动机起动后，怠速运转几分钟，待一切正常后，提高发动机的转速，加大负荷，保持发动机的正常工作温度，坚决杜绝低温行驶。
(2)及时清扫空气滤清器滤芯，如破损应及时更换;最好在每次二保(运行12000公里)时更换空气滤清器滤芯。
(3)保证使用合格的CD级中增压柴油机机油，实行按期换油，以保证机油的清洁及质量。每次二保换机油及机油滤清器。
(4)经常检查增压器至中冷器、至进气管连接部分，防止连接胶管松退、破裂，保证空气经过滤后进入气缸。
总之，注意正确的操作和保养，注意车辆走合期的使用，气缸的早期磨损是可以有效防止的。
4、气缸套过度磨损的原因及处理
由于活塞的位置不同，工作条件不同，气缸套各部位的磨损也不同。气缸套的磨损以第一道活塞环和气缸壁接触部分最严重，由上往下，磨损量显著减少。这种上大下小的磨损，使气缸成为锥形。如果机油中有杂质而未被滤清器过滤，机油中的杂质和金属屑被带到气缸壁表面，就产生了磨料磨损，磨损后气缸套变为腰鼓形。
斯太尔WD615系列柴油机气缸套系干式，气缸套的质量是上乘的，但有的用户反映，气缸套的磨损过甚。发动机出现气缸套严重磨损是由以下原因造成的：
(1)滤清器故障。特别是空气滤清器破裂，空气未经过滤短路进缸。由于空气中的尘土、杂质进入气缸，造成气缸套的磨损加剧。
(2)机油牌号不对，造成润滑不良，导致气缸套磨损严重。
(3)使用劣质柴油，燃烧后结焦严重，造成了气缸套的严重磨损。
(4)操作问题。冷车起动，特别是在冬季冷车起动，由于机油粘度大，流动性差，使机油泵供油不足;同时，原气缸壁上的机油在停车后沿气缸壁下流，在起动瞬间得不到工作时那样的润滑，使气缸壁的磨损增大。
(5)低温行驶。由于温度过低，不能保持良好的润滑，增大了气缸的磨损。
(6)气缸套的质量及装配问题。
要延长发动机的使用寿命，必须做好以下几方面的工作：
(1)正确起动发动机。为增加润滑，减少磨损，初次起动发动机，宜用起动机带动发动机空转几圈，待摩擦表面得到润滑后再供油发动。起动后，应怠速(650~700r/min)运转3~min，待机油压力正常，水温达到40℃再起步运行。起步应用低档慢行一公里左右，待油压、水温一切正常后再逐渐回速。
(2)保持发动机的正常温度。气温低，气缸内的水蒸气易凝结成水珠，水珠溶解废气中的酸性气体分子后易生成酸性物质，使气缸受到腐蚀;温度高，使气缸套的强度降低，磨损增加。发动机的正常水温应保持在80~90℃。
