单级减速桥为常规驱动桥是在在中间的齿轮包(俗称牙包)中有一组锥盆齿轮组(俗称盆角齿),用来减速增扭。由于盆齿较大,所以车桥中间的齿轮包外壳也必须加大,单级桥主减速器体积较大,造成车桥通过能力下降,但机械效率高(载重越大的车齿轮包越大),桥壳做的很笨重,离地间隙小。

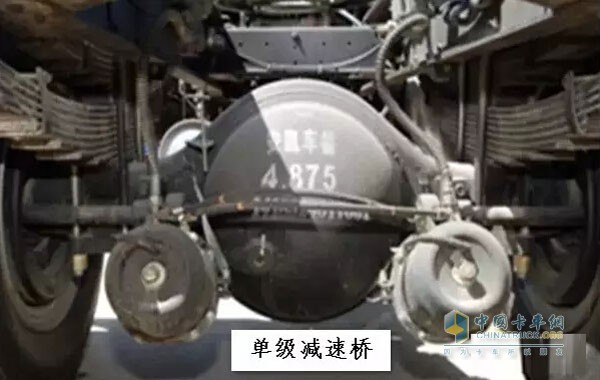

单级减速桥
双级减速桥一般为轮边减速桥,它的结构是半轴的末端有小直径的外齿轮,周围有一组行星齿轮(一般5个),轮毂内有齿包围这组行星齿轮,以达到减速驱动的目的。其优点是减速性能更好(驱动力加大),带轮边减速的主减速器体积可以缩小,因此通过性提高,但多了一级传动,机械效率降低。车辆通过性能大大提高,缺点是成本和维护费用增加。

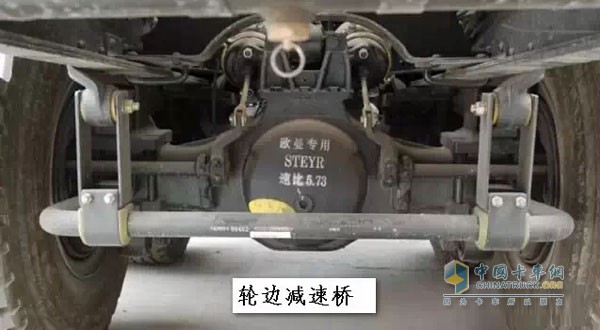

轮边减速桥
车桥速比计算方法
后驱动桥(单桥车)
根据车辆用途的不同,目前最常见的速比有6.72、5.73、4.8、4.42四种。这个速比是中央一级减速比与轮边减速速比(3.478)的乘积,而后桥或单桥车是通过后桥盆齿和角齿在调速比,所以改变不同速比的后桥盆角齿既可得到不同的速比值。后桥盆角齿有29/15、28/17、29/21、33/26几种,具体运算方法通过下表来表述一下:

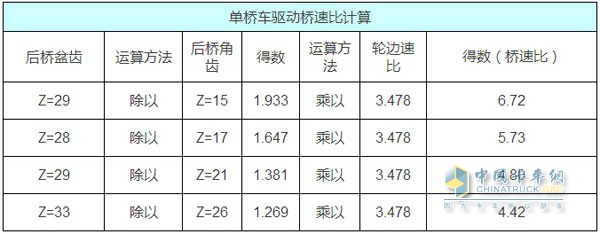

后驱动桥计算方法
值得提出的是不同速比的后桥中段所匹配的轮间差速器壳也不一样,4.8速和4.42速与0503差壳相配,5.73速和6.72速与0198相匹配。因车辆的适用领域的不同,所选用的驱动桥速比各异,所以在销售或者维修后桥配件中要针对不同的车更换与之相同齿数的盆角齿和相同型号的差速器壳。
中驱动桥(双桥车)
与后桥(单桥)不同之处是,中桥除了盆角齿调速外还增加了过渡箱圆柱齿轮调速,因此要改变不同的盆角齿和匹配不同的过桥箱齿轮来得到不同的速比值,这个速比值是盆角齿的速比乘上过桥箱齿轮的速比再与轮边减速比的总乘积。中桥盆角齿有29/15、28/17两种,过桥箱齿轮有136/137、208/209、001/002三种可以组成三种速比1、0.839和0.771,具体运算方法通过下表来表述一下:

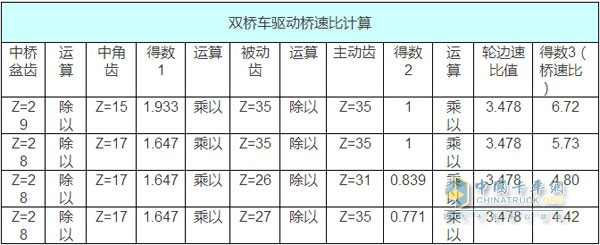

双桥车计算方法
注:得数1*得数2=得数3
中驱动桥关键是判准过渡箱圆柱齿轮(主被动齿轮齿数)和中桥盆角齿的齿数,来确定中段速比。
与后桥减速器不同的是中桥多了过渡箱装置,它起着很重要的作用。过桥箱将变速箱来的力传递给中桥和后桥,并能使中、后驱动桥差速运转。变速箱输出的动力通过轴间差壳传给差速器行星齿轮,行星齿轮带动半轴齿轮通过空心花键轴传递给后驱动桥。轴间差速器的作用是将传递来的发动机动力平均分配给中、后驱动桥,同时又能自动的调节中后桥的瞬时转速,从而使中、后桥可以差速器运转。
在这里应指出的是中驱动桥各速比都是用轮间差速器壳0165和轴间差速器壳0166。同样在更换新的配件的时候要注意盆角齿齿数和主被动圆柱齿轮的齿数要和旧件相符。
