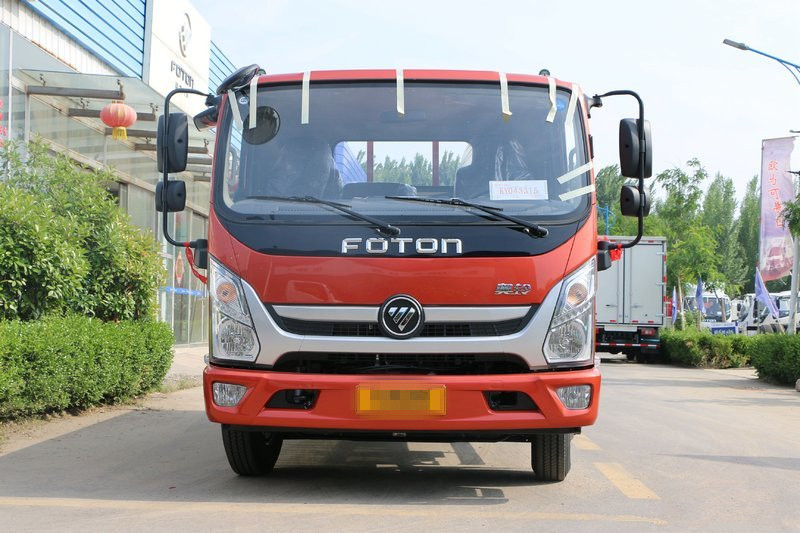

福田 奥铃新捷运 130马力 4.17米单排栏板轻卡载货车(国六)(BJ1045V9JDA-AB1)

本店报价:8.90万元

驱动形式: 4X2 发动机: 全柴Q28-130E60
马力: 130马力 排放标准: 国六/欧六
前进档位: 5档 货箱长度: 4.17米
参数配置
基本信息
  • 公告型号:BJ1045V9JDA-AB1
  • 制造产地:山东诸城
  • 类型:载货车
  • 驱动形式:4X2
  • 轴距:3360mm
  • 车身长度:5.995米
  • 车身宽度:2.2米
  • 车身高度:2.33米
  • 额定载重:1.735吨
  • 最大总质量:4.495吨
  • 最高车速:105KM/h
  • 前悬/后悬:1.11/1.525米
  • 备注:选装:无货箱+有侧防护栏+无胶垫+无骑马螺栓+反射器型车身反光标识,后稳定杆,MP5,前下防护,侧防护栏,
货箱参数
  • 货箱形式:栏板式
  • 货箱长度:4.17米
  • 货箱宽度:1.96/2.1米
  • 货箱高度:0.4米
发动机
  • 发动机型号:全柴Q28-130E60
  • 发动机形式:直列四缸、水冷、四冲程、增压中冷、高压共轨
  • 汽缸数:4
  • 排量:2.8L
  • 马力:130马力
  • 输出功率:96kw
  • 扭距:405N·m
变速箱参数
  • 变速箱:万里扬5G40
  • 换挡方式:手动
  • 前进挡位:5档
  • 倒挡档位数:1个
驾驶室参数
  • 驾驶室:1880毫米(mm)
  • 准乘人数:3人
  • 座位排数:单排
底盘
  • 前桥允许载荷1575KG
  • 后桥描述:6T
  • 后桥允许载荷:2920KG
  • 后桥速比4.33
  • 弹簧片数:3/5+2
轮胎
  • 轮胎数:6个
  • 轮胎规格:7.00R16LT 8PR,7.50R16LT 6PR
